拍击振动筛概述：

拍击式振动筛有时候也被叫做拍击式标准振动筛，常被拿来作为检测仪器出现在实验室中。拍击式振动筛主要由三个部分组成，分别是机座、筛具和传动装置。拍击式振动筛还能够配备多种夹具，装夹灵活、牢固，而且可以做到自动停机。

拍击式振动筛（拍击振筛仪）可筛分多种特性物料，适用于普通磨料粒度组成检查、超硬材料生产分级及粒度组成检查，亦广泛用于地质、冶金、磨料、粉体、化工、建工水泥、医药、国防等部门科研、生产、实验室，对物料进行筛分检测，尤其适用于金刚石微粉、超硬材料行业生产分级工序，高强度、大频率地反复使用。

拍击式振动筛有时候也被叫做拍击式标准振动筛，常被拿来作为检测仪器出现在实验室中。拍击式振动筛主要由三个部分组成，分别是机座、筛具和传动装置。拍击式振动筛还能够配备多种夹具，装夹灵活、牢固，而且可以做到自动停机。

拍击式振动筛结构原理：

Φ200拍击筛电机通过齿轮变速后使主轴转动，主轴带动偏心轮使滑板带动试验筛左右摇动，同时带动顶杆齿轮转动，顶击拍锤，拍击试验筛，这样在一定震动的频率下达到筛具内物料按试验筛网目分样之目的。

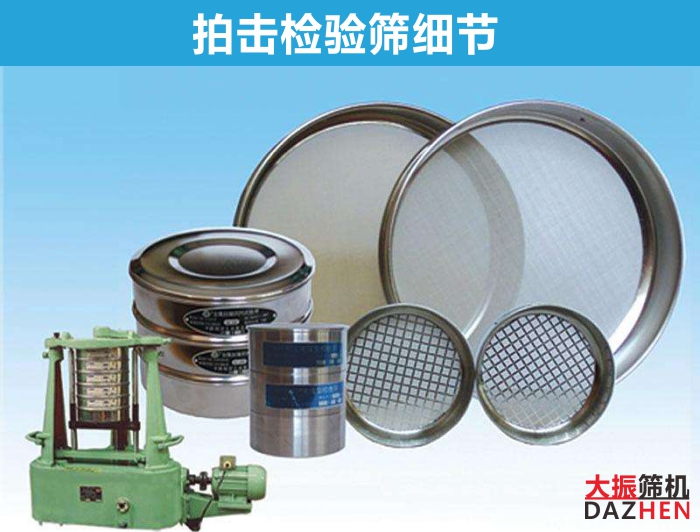

拍击式标准振筛机主要由机座、筛与传动机构等部分组成。本拍击筛可配备专用夹具，即可装夹Φ200试验筛，又可装Φ75、Φ100套筛，装夹方便灵活、夹紧牢靠、并能自动停机。

拍击式振动筛主要参数：

1、筛子直径：￠200、￠100、￠75

2、筛子层数：1-9层

3、实验筛：筛网目数：5-500目任选

4、旋转次数：290±6次／min

5、排击次数：156±3 次／min

6、排击高度：38±6mm

7、底盘水平度：≤0.6 mm/min

8、旋转行程：25mm

9、电动机功率：370W

10、转速:1400RPM

11、电压：380V

12、外形尺寸：450*460*800(长*宽*高)

13、主机重量：213KG

14、标准筛根据客户要求另外单独选配

拍击式振动筛注意事项:

1、调整升降托架，启动蝶形紧螺母。

2、注意保持箱盖上平面的油膜长存、以免产生锈斑。

3、经常注意运动件的滑润，定时加油，以延长使用寿命。

4、整机须安在固定位置上，减少摇动。

拍击式振动筛使用方法：

1、开机前必须加油10公斤，注意电机外壳上所示的箭头方向是否一致，禁止反转。

2、设备运转前须固定。

3、将装有试样的筛具置于下筛盘上，调整升降托架使筛具紧卡在筛盘与下筛盘之间

4、将电机线插头插在程控器插座上，将电源线插在三相线插座上。

5、按下电源开关，设定时间。根据用户需要，按轻触键“△”为上调，按“▽”为下调，每按一次“△”“▽”为60秒。

6、根据试验规程设定好需要时间后，按ON键机械开始工作，运行时指示灯亮。

7、本仪器在正常工作时，若需要停机按OFF键。

8、每停机一次，应重新设置时间。
